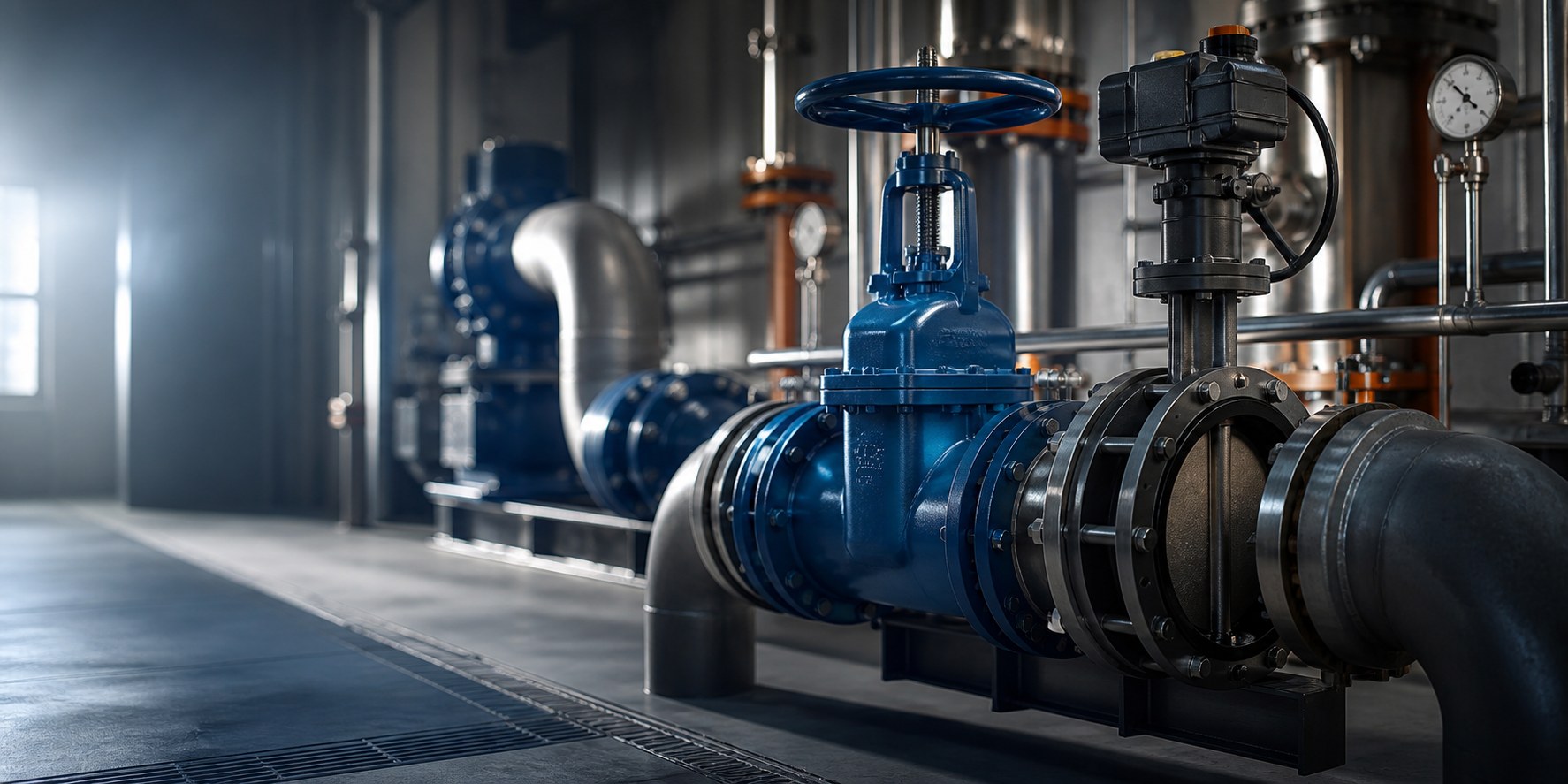

Промышленные задвижки и дисковые затворы в трубопроводной системе

Промышленная трубопроводная арматура

Задвижки и дисковые затворы с подбором под проект

Поставляем запорную и регулирующую арматуру для воды, пара, газа, нефтепродуктов и технологических сред. Проверим DN, PN, температуру, материалы, присоединение и привод до подготовки предложения.

  • Подбор по спецификации или опросному листу
  • Ручной, электрический и пневматический привод
  • Поставка партии и комплект документов
Смотреть виды арматуры

Для точного расчёта достаточно указать DN, PN, среду и город доставки. Если данных нет — начнём с назначения трубопровода.

DN15–2400номинальный диаметр
PN6–250номинальное давление
3типа приводаручной, электро, пневмо
Инженерная проверка заявкисреда, температура, давление, материалы и присоединение
Проектная комплектностьарматура, редуктор или привод, ответные элементы по согласованию
Поставка для организацийсчёт, договор, согласованные документы партии и доставка по России
Короткий ответ

Какие задвижки и затворы можно заказать?

Клиновые, шиберные и обрезиненные задвижки; межфланцевые, фланцевые и эксцентриковые дисковые затворы. Доступные диапазоны, материалы и сроки подтверждаются по конкретной спецификации.

Каталог решений

Задвижки и затворы для перекрытия и управления потоком

Выберите нужный тип — он автоматически добавится в форму заявки. Если точное исполнение неизвестно, укажите рабочую среду и параметры линии.

Диапазоны указаны как ориентир по номенклатуре. Фактическая доступность зависит от конструкции, материала, производителя и требований проекта.

Клиновая задвижка на промышленном трубопроводе

Промышленные задвижки

Полнопроходное перекрытие трубопровода

Задвижку обычно выбирают для режима полностью открыто или полностью закрыто. В открытом положении поток проходит через корпус с минимальным местным сопротивлением, но для частого регулирования расхода требуется другое решение.

Корпус
чугун, углеродистая, легированная или нержавеющая сталь
Запорный узел
жёсткий, упругий, двухдисковый или обрезиненный клин; шибер
Присоединение
фланцевое или приварное — по проекту и трубопроводу
Управление
маховик, редуктор, электрический или пневматический привод

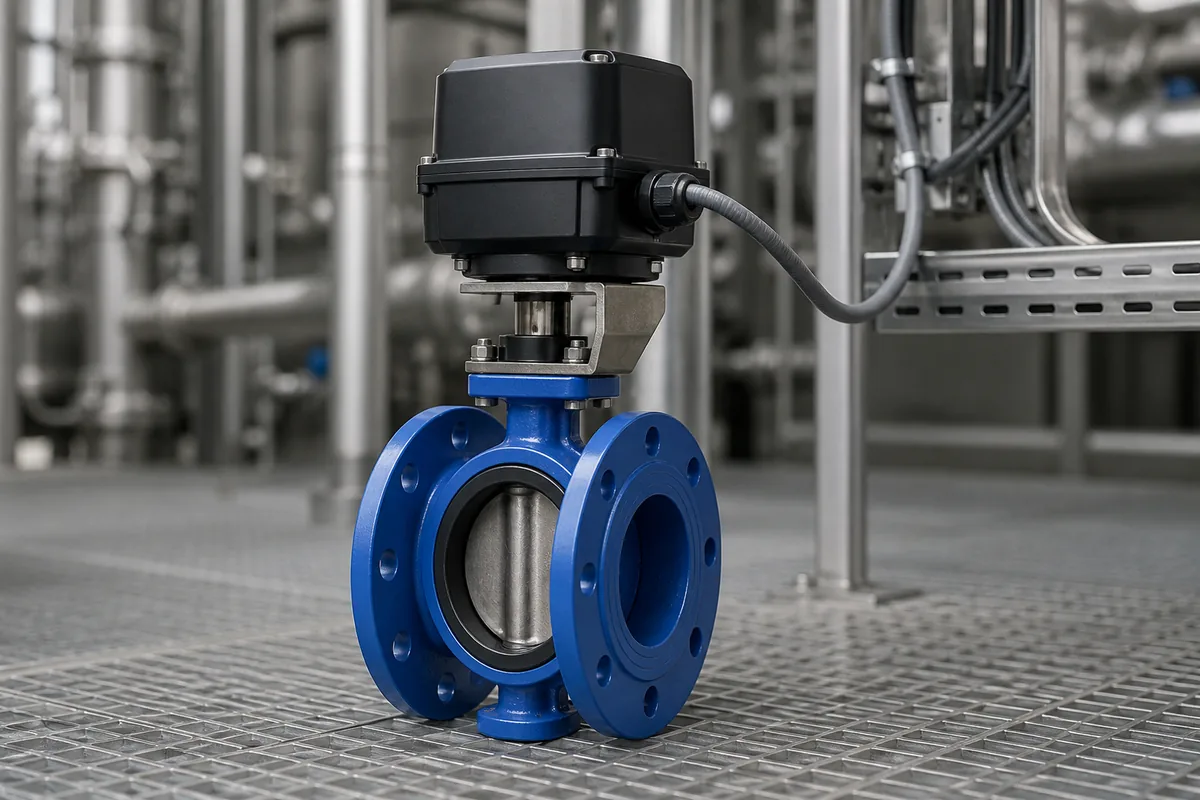

Дисковый затвор с электроприводом на трубопроводе

Дисковые затворы

Компактная конструкция и поворот на 90°

Дисковый затвор легче и короче большинства задвижек сопоставимого диаметра. Он подходит для быстрого перекрытия, а отдельные исполнения — для регулирования потока при правильно подобранном приводе и рабочем диапазоне.

Конструкция
центрическая, двойной или тройной эксцентриситет — по условиям работы
Монтаж
межфланцевый, фланцевый или приварной
Уплотнение
EPDM, NBR, PTFE или металл по металлу — по совместимости со средой
Управление
рукоятка, редуктор, электрический или пневматический привод

Сравнение

Задвижка или дисковый затвор — что выбрать?

Выбор зависит не только от DN и PN. Важны функция арматуры, среда, температура, допустимые потери давления, частота циклов, место для монтажа и способ управления.

КритерийЗадвижкаДисковый затвор
Основная функцияЗапорная, преимущественно полностью открыто/закрытоЗапорная; у подходящих исполнений возможна регулирующая функция
Строительная длинаОбычно большеКомпактная, особенно у межфланцевых моделей
Скорость управленияНесколько оборотов маховика или ход штокаПоворот диска на 90°
Гидравлическое сопротивлениеНизкое в полностью открытом положенииДиск остаётся в проходном сечении
Крупные диаметрыВозможны, но конструкция тяжелееЧасто удобнее по массе и габаритам
Ключ к выборуКлин, шпиндель, корпус, герметичность, приводКонструкция диска, седло, эксцентриситет, момент, привод

Не стоит выбирать только по цене и диаметру. Несовместимое уплотнение, неверный PN или недостаточный момент привода могут привести к утечкам и отказу.

Инженерный подбор

Начните с диаметра — остальные параметры уточним вместе

Выберите ориентировочный DN. Он автоматически попадёт в заявку. Затем укажите PN, рабочую среду, температуру, присоединение и тип управления.

Выбранный диаметрDN 100

распространённый размер для воды и теплосетей

01Рабочая средасостав, концентрация, абразивность и механические включения
02Давление и температураPN, рабочий режим, возможные скачки и пределы температуры
03Присоединениестандарт и размеры фланцев либо подготовка под сварку
04Управлениеручное, электрическое, пневматическое; открыто/закрыто или регулирование

Материалы и совместимость

Корпус и уплотнение выбирают под рабочую среду

Ниже — ориентиры для первичного выбора. Окончательное решение принимают по составу среды, температуре, давлению и требованиям проекта.

Корпус

Чугун

Часто применяется в системах воды и коммунальной инфраструктуре при допустимых для конкретного изделия давлении и температуре.

Корпус

Углеродистая сталь

Распространённое решение для промышленности, энергетики, пара, газа и нефтепродуктов — с учётом марки стали и режима.

Корпус

Нержавеющая сталь

Применяется при повышенных требованиях к коррозионной стойкости, чистоте среды и специальным условиям эксплуатации.

Мягкое седло

EPDM / NBR / PTFE

Уплотнение проверяют на химическую и температурную совместимость. EPDM и NBR не взаимозаменяемы для всех сред; PTFE выбирают с учётом конструкции.

Уплотнение

Металл по металлу

Используется в специальных, абразивных или высокотемпературных режимах, где мягкое седло неприменимо.

Важно

Нужен точный состав среды

Формулировки «вода» или «химия» часто недостаточно. Укажите концентрацию, температуру, примеси и периодичность работы.

Отрасли и среды

Арматура для инженерных и промышленных систем

Одно и то же DN не означает одинаковое исполнение. Учитываем рабочую функцию, свойства среды, цикличность, требования к герметичности и автоматизации.

Водоснабжение и ЖКХ

Питьевая и техническая вода, насосные станции, водоводы, очистные сооружения и канализация.

Теплосети и энергетика

Горячая вода, пар, котельные, тепловые пункты и контуры теплообмена.

Нефть и газ

Топливо, масла, нефтепродукты, газовые и технологические линии.

Химические производства

Коррозионные среды, специальные материалы корпуса и совместимые уплотнения.

Горнодобывающая отрасль

Пульпы, шламы, абразивные среды и потоки с твёрдыми включениями.

Пищевая промышленность

Нержавеющие исполнения и материалы уплотнений, допустимые для конкретного процесса.

Как получить предложение

От спецификации до поставки на объект

  1. 01

    Получаем задачу

    Спецификацию, опросный лист, фотографию шильдика или основные параметры трубопровода.

  2. 02

    Проверяем совместимость

    Сверяем DN, PN, среду, температуру, материалы, присоединительные размеры, герметичность и привод.

  3. 03

    Готовим коммерческое предложение

    Указываем выбранное исполнение, комплектность, цену, срок, документы и условия доставки.

  4. 04

    Комплектуем и отгружаем

    Согласовываем упаковку и транспорт, передаём арматуру и сопроводительные документы партии.

География поставок

Поставка задвижек и затворов по России

Организуем доставку до склада, терминала транспортной компании или объекта. Работаем с заявками из Москвы, Санкт-Петербурга, Ростова-на-Дону, Краснодара, Волгограда, Воронежа, Нижнего Новгорода, Казани, Самары, Екатеринбурга, Челябинска, Тюмени, Новосибирска и других городов России.

Срок и стоимость логистики зависят от массы, габаритов, упаковки, пункта отправления и адреса получения. Эти условия фиксируются в предложении до заказа.

Ответы специалиста

Частые вопросы о задвижках и затворах

Короткие ответы помогают подготовить исходные данные. Точное исполнение подтверждается после проверки задачи.

Чем задвижка отличается от дискового затвора?

Задвижка перекрывает поток поступательным движением клина или шибера и применяется преимущественно как запорная арматура. Дисковый затвор работает поворотом диска на 90°, компактнее по строительной длине и часто удобнее на больших диаметрах.

Какие параметры нужны для точного подбора?

Укажите тип арматуры, DN, PN, рабочую среду, температуру, материал корпуса и уплотнения, тип присоединения, требуемую герметичность и способ управления. Если часть данных неизвестна, начнём с назначения линии.

Как выбрать материал корпуса и уплотнения?

Материал выбирают по среде, концентрации, температуре, давлению, коррозионной активности и требованиям проекта. Для воды часто применяют чугун и EPDM, для нефтепродуктов требуются совместимые эластомеры, а для агрессивных или высокотемпературных сред — специальные стали и уплотнения.

Можно ли использовать задвижку для регулирования расхода?

Обычная клиновая задвижка предназначена прежде всего для полного открытия или закрытия. Длительная работа в промежуточном положении может вызвать вибрацию, износ и повреждение уплотнительных поверхностей. Для регулирования выбирают арматуру, рассчитанную на такой режим.

Можно ли подобрать аналог по маркировке или спецификации?

Да. Пришлите маркировку, фотографию шильдика, позицию из проекта или опросный лист. Аналог подбирается после сверки функции, DN, PN, материалов, температуры, строительной длины и присоединительных размеров.

Комплектуете электроприводами и пневмоприводами?

Да. Привод подбирается по требуемому крутящему моменту, режиму работы, питанию, сигналу управления, времени срабатывания, степени защиты и условиям окружающей среды.

Какие документы поставляются вместе с арматурой?

Состав документов зависит от производителя и требований проекта. Паспорта, сертификаты, руководства и дополнительную документацию согласовываем до размещения заказа, чтобы комплектность была зафиксирована в предложении.

Поставляете задвижки и затворы в регионы?

Да. Город, адрес, транспорт, упаковка, срок и комплект документов согласовываются для конкретной партии. Возможность и стоимость доставки подтверждаются в коммерческом предложении.

Расчёт цены и срока

Подберём арматуру под вашу систему

Пришлите спецификацию или опишите задачу. Чем точнее DN, PN, среда, температура и привод, тем быстрее можно подготовить сопоставимое предложение без лишних уточнений.

+7 (928) 445-10-77zakaz@ummig.ru
  • Можно начать с одного наименования или целой спецификации
  • Подберём доступное исполнение либо проверим предложенный аналог
  • Укажем комплектность, цену, срок и доставку
